작성일 : 09-10-01 23:30
소닉로봇
 글쓴이 : 라퓨타 …
조회 : 10,044   추천 : 0
   http://raputa.biz/index.php  [1870]





라이터와 크기 비교. 상당히 크기가 큽니다.

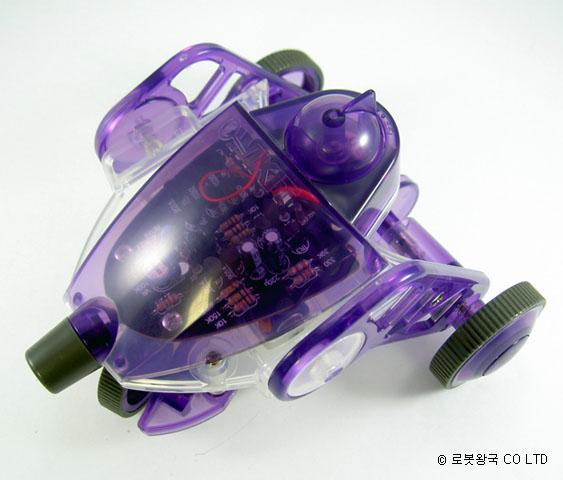

소닉로봇
No.40-621C 한글설명서 포함
교육용 전자로봇 키트
소리센서에 의해 전진, 장애물 회피 운동을 합니다.
고무타이어를 채용해 부드럽고 스피디한 주행을 합니다.

제작시간 3~4시간, 납땜작업이 필요합니다..
필요공구 : 인두기, 십자드라이버(소형), 나무망치, 니퍼, 커터칼

길이 115mm
높이  90mm
폭 130mm
무게 170g







부품 상세사진

전자부품(부품 번호가 적혀있습니다)
나사류
기판 앞면(부품 번호가 적혀있어 실수가 없습니다)
기판 뒷면
모터와 소리 센서, 배터리 케이스, 전선
망치를 이용하여 기어에 철심을 박을 때 이용하는 받침대 (기스 방지용)





납땜 조립 순서
저항을 꽂습니다.
다리를 구부립니다.
납땜을 합니다. 납은 최대한 적게 쓰도록 연습하세요.
다리를 잘라냅니다.
저항 납땜 완료!
트랜지스터와 스위치를 꽂습니다.
납땜한 후 다리를 잘라냅니다.
콘덴서를 꽂습니다.(전해콘덴서는 극성 주의)
기판 완성!
소리센서 납땜
전극 커넥터는 커터칼로 살짝 벌려줍니다.
가 연결 후 구동 테스트(센서에 소리를 내거나 쳐보세요)
바퀴축을 조립합니다.
바디에 바퀴와 모터, 기판을 조립합니다.
완성!!
